Drum Pads und ihr Selbstbau

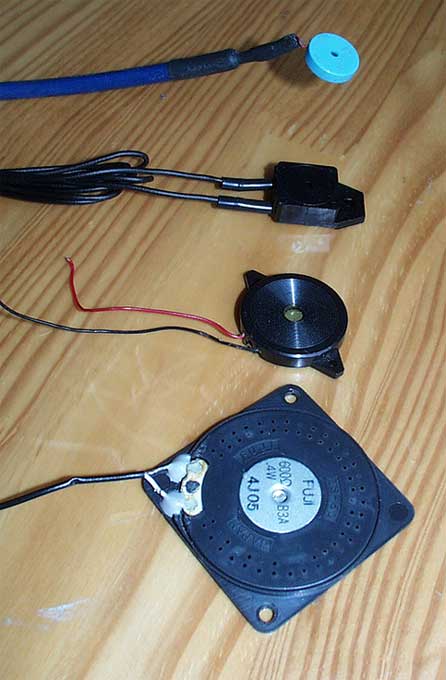

Ein Drum Pad zu reparieren, umzubauen oder generell selbst zu bauen ist gar nicht so schwierig, Hauptproblem ist dabei eher der mechanische Aufbau als der elektrische. Unten im Bild sieht man einige Sensoren, in der Regel Piezoscheiben. Der oberste Trigger ist aus einem Telefon ausgebaut, die meist Piezos als Schallwandler (Klingel) eingesetzen. Darunter ein Triggermikrofon eines namhaften Herstellers, der auch nur eine Piezo Scheibe enthält. Darunter ein handelsüblicher Piezoschallwandler im Plastikgehäuse für ca. 1,50 Euro.

Eine Besonderheit stellt der aus einem TAMA Drumpad ausgebaute Sensor ganz unten dar. es handelt sich um eine Art dynamischen Lautsprecher mit 600 Ohm Impedanz und 4 Watt Belastbarkeit. Das funktioniert mit dem meisten E Drum Brains ganz gut, aber leider nicht mit Simmons Drums der ersten Serien. ich habe diesen Sensor, der zudem defekt ist gegen eine Piezoscheibe ausgetauscht. Funktioniert einwandfrei und jetzt auch mit Simmons.

Überhaupt wurden in der Pionierzeit der E Drums und Drum Synthesizer dynamische Lautsprecher als Trigger eingesetzt.
Ein riesen Vorteil der Piezoscheiben ist, dass sie nicht nur hochohmig, sondern nahezu unkaputtbar sind. Noch dazu kosten sie so gut wie nix, also sollte man sich immer an die Piezo Trigger halten auch wenn dynamische Lautsprecher oder sogar dynamische Mikrofonkapseln auch meist als Trigger funktionieren.

Die Befestigung ist dann auch nochmal eine Wissenschaft für sich. Die handelsüblichen Piezoscheiben sind in einem sehr einfachen Plastikgehäuse untergebracht. Am besten man nimmt dies auseinander und setzt die reine Kristallscheibe auf sein Pad und fixiert sie mit Silikon oder Heißkleber. Auf keinen Fall einen Kleber der so stark aushärtet, dass er leicht bricht. Dabei muss man unbedingt auf die Anschlussdrähte acht geben, da man sie nur schlecht an das Kristall wieder auflöten kann. Leider reissen die da nur zu gerne mal ab.

In der Regel werden die Piezo Scheiben auf eine Holzscheibe aufgebracht und in ein Kunststoffgehäuse gesteckt. Zur Befestigung an einem Tom Halter nimmt man handelsübliche Hardware, beim Selbstbau einfach aus einem alten Tom ausbauen oder im Musikgeschäft nachfragen.

Die Form und Grösse der Pads sind frei wählbar und haben nur gering Einfluss auf das Triggerverhalten. Natürlich sollte man die Pads bei der Aufhängung mechanisch entkoppeln um Fehltrigger zu vermeiden.

Zuletzt sollte man sich überlegen, ob man die Holzscheibe mit Gummi oder ähnlichen Material überziehen will um möglichst natürlichen Rebound zu simulieren und möglichst wenig Nebengeräusche zu erzeugen oder wie bei den ersten Simmons Pads eine harte Plastikoberfläche vorsieht, die zwar bei längeren Spiel für Armschmerzen sorgt, aber dafür ganz eigene typische Mehrfachtriggereffekte ermöglicht.

Mit den Piezoscheiben ist es auch möglich ein Übungsschlagzeugset umzurüsten oder ein Naturdrumset zu elektrifizieren. Allerdings wird man bei Bass Drum und tiefen Toms Doppeltrigger ernten und es empfiehlt sich die bestmöglichste Platzierung des Triggers experimentell zu ermitteln. Trigger kann man auch direkt im Kessel einer Trommel anbringen und zugleich eine Buchse für die Verkabelung vorsehen.

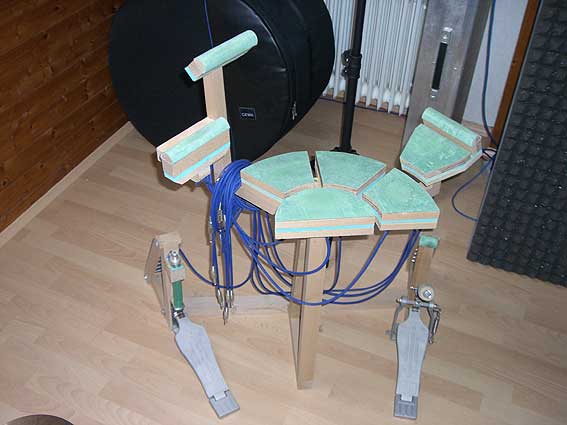

E Drum Selbstbau von Michael Buchner, ca. 1m x 1m x 0,6m

Ein Piezo Kristall ist ein gepoltes Bauteil, d.h. es erzeugt Gleichspannungsimpulse. Die Anschlussdrähte sind deswegen meist rot und schwarz gekennzeichnet. Legt man Schwarz an Masse ist der erste Triggerimpuls beim pressen des Triggers positiv, beim zurückdehnen des Kristalls entsteht deshalb noch ein negativer Impuls. Diese werden aber in der Elektronik des Drum Brains abgeschnitten.
Sollte eine normale Piezoscheibe zu empfindlich reagieren und auch der Sensitivity Regler nicht mehr wirken, kann man 2 Piezoscheiben Gegenphase schalten. Also roter Draht an roten Draht und die schwarzen Enden an den E Drum Eingang. Jetzt wirkt ein Schlag doppelt und die Spannungen heben sich gegenseitig auf. Das macht noch keinen Sinn, wenn man aber die Piezos an unterschiedlichen Stellen an einem Bass Drum Fell befestigt können dadurch evtl. Doppeltrigger vermieden werden.
